船舶主開關實訓裝置
瀏覽: 發布日期:2017-10-11

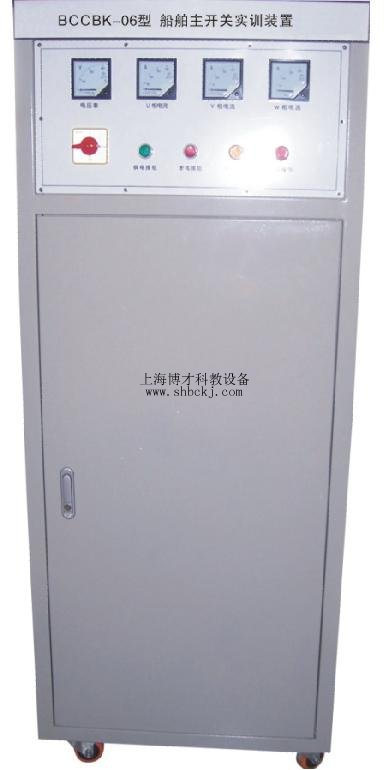

BCCBK-06船舶主開關實訓裝置
一、船舶主開關實訓裝置概述:
本實訓裝置是為各航海職業院校的船舶電氣專業和輪機工程等專業,社會船舶造修單位,船員培訓機構的教學及培訓考核而研制的。它適用于課堂演示,船舶主開關的操作及培訓實習。
二、船舶主開關實訓裝置特點:
1.面板上印有主開關控制電磁合閘原理圖和脫扣示意圖
2.配有電壓表電流表來指示三相電壓和電流
3.配有遙控分合閘按鈕和分合閘指示燈
三、船舶主開關實訓裝置技術性能:
1.輸入電源:AC380V±10% 50Hz
2.工作環境:溫度-10℃~+40℃,相對濕度<85%(25℃),海拔<4000m
3.裝置容量:<1.5kVA
4.外型尺寸:700mm×600mm×1700mm
四、船舶主開關實訓裝置組成和配置:
1.電源開關:用帶漏電保護的空氣開關控制柜子的總電源,柜子頂部裝有風扇,當柜內溫度偏高時打開風扇,為控制柜散熱。
2.操作電氣線路圖:面板上印有主回路控制線路電磁合閘原理圖及脫扣示意圖,可直觀地看出DW95控制回路工作原理。
3.斷路器控制線路測試儀表區:面板上裝有一個電壓表和一個波段開關用于指示三相電壓,三個電流表用于指示三相電流,這些元器件都直接安裝在面板表面。面板上還裝有工作指示燈、操作按鈕,用于對斷路器狀態的指示和控制。
4.船用萬能式空氣斷路器:采用DW95系列真實元件,符合實際現場操作訓練。
5.自耦調壓器:系統配有自耦調壓器模擬電網電壓的欠壓失壓,使斷路器的保護裝置動作。
五、船舶主開關實訓裝置實訓項目:
1.了解萬能斷路器的工作原理
2.船用萬能斷路器分合閘操作
3.船用萬能斷路器保護操作
訂貨須知:
一、① 船舶主開關實訓裝置的產品名稱與型號;② 船舶主開關實訓裝置的規格;③船舶主開關實訓裝置是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的船舶主開關實訓裝置的型號,請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問,請致電:021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
