檢測與轉換（傳感器）技術實驗箱
瀏覽： 發布日期：2020-11-03

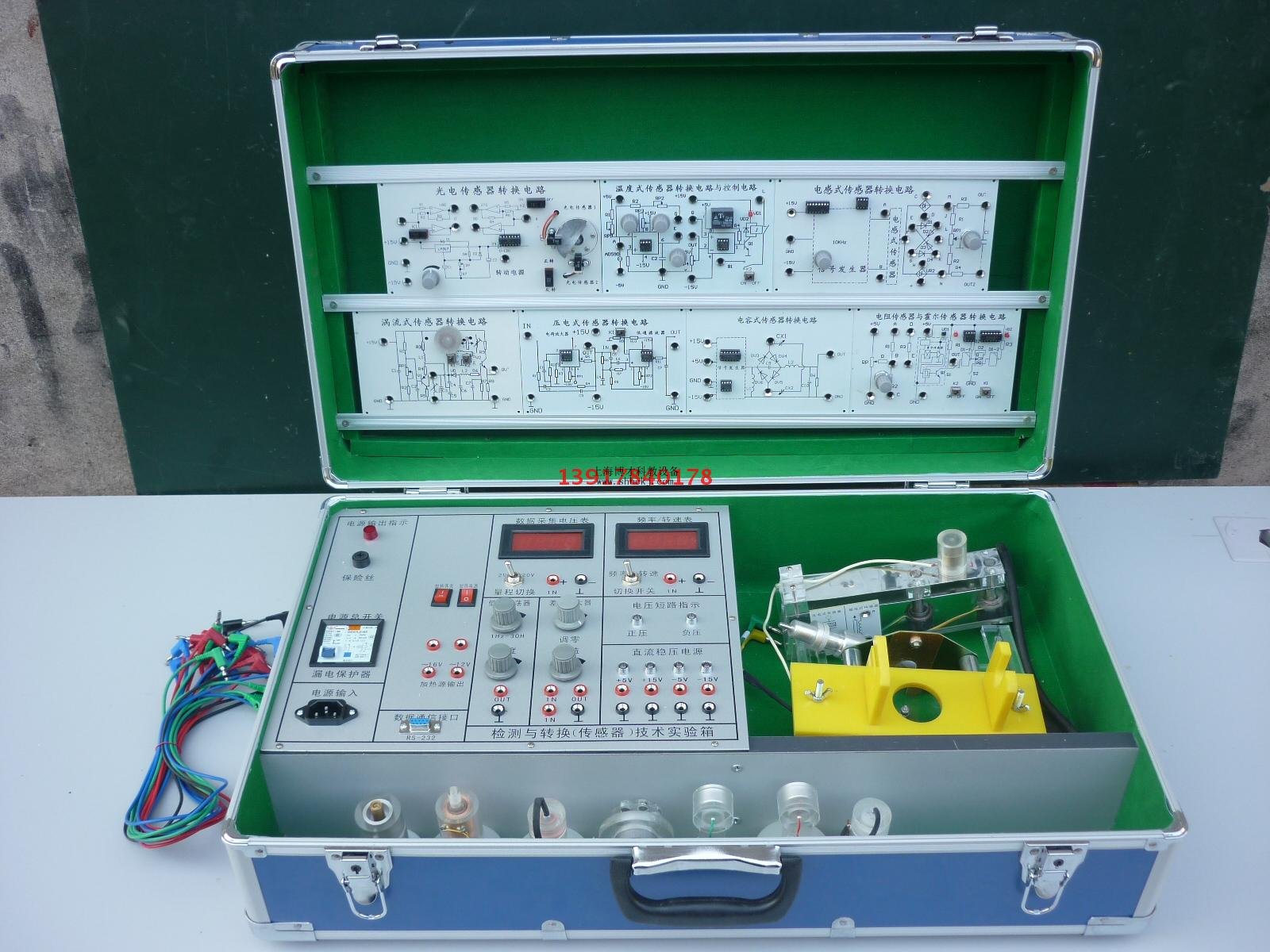

BC-112型檢測與轉換（傳感器）技術實驗箱（9種傳感器）
傳感器實驗箱顯示儀表要求：1、數字式電壓表：3位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
2、數字式頻率/轉速表：由四位數碼管，2只發光管及頻率/轉速切換開關組成，頻率表量程2K2-500KHz，輸入阻抗100KΩ，精度1%。發光管不亮×106，下發光管亮×103，上發光管亮×106。
傳感器實驗箱振蕩器要求：
1、低頻振蕩器：1-30Hz輸出連續可調，Vp-p值20V，輸出電流0.5A。
2、差動放大器：通頻帶0-10KHz，可接成同相、反相，差動結構，增益為1-150倍的直流放大器。
3、四組直流穩壓電源：±5V、±15V，有短路保護功能。
4、數字式電壓表：量程0-20V分別為±2V至±20V3位半顯示，輸入阻抗大，精度1%。
5、頻率/轉速表，頻率測量范圍1-9999Hz轉速測量范圍1-9999RPM。
傳感器實驗箱數據采集卡及處理軟件
數據采集工作12位AD轉換、RS232接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
主要技術參數：
|
輸入電源
|
AC220V 50Hz
|
直流電源
|
±5V ±15V
|
|
穩壓系數
|
±1%
|
電壓紋波
|
≤10mV
|
|
非線性誤差
|
≤5%
|
測量精度
|
≤1%
|
|
功耗
|
100VA
|
輸出電流
|
1A
|
BC-112型檢測與轉換（傳感器）技術實驗箱特點
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上配有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、每種傳感器轉換電路板每種獨立，印有原理圖與接線口，學生做實驗快捷方便、耐用。
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上配有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、每種傳感器轉換電路板每種獨立，印有原理圖與接線口，學生做實驗快捷方便、耐用。
BC-112型檢測與轉換（傳感器）技術實驗箱配備清單
|
序號
|
器件名稱
|
單位
|
數量
|
序號
|
器件名稱
|
單位
|
數量
|
|
1
|
電阻式霍爾式傳感器轉換電路
|
塊
|
1
|
19
|
磁電測速傳感器
|
個
|
1
|
|
2
|
電容式傳感器轉換電路
|
塊
|
1
|
20
|
壓電加速度式傳感器
|
個
|
1
|
|
3
|
電感式傳感器轉換電路
|
塊
|
1
|
21
|
光纖式傳感器
|
個
|
1
|
|
4
|
光電式傳感器轉換電路
|
塊
|
1
|
22
|
壓阻式壓力傳感器
|
個
|
1
|
|
5
|
渦流式傳感器轉換電路
|
塊
|
1
|
23
|
轉速傳感器
|
個
|
1
|
|
6
|
溫度式傳感器轉換電路
|
塊
|
1
|
24
|
實驗箱
|
箱
|
1
|
|
7
|
壓電加速度式傳感器轉換電路
|
塊
|
1
|
25
|
測微器
|
把
|
1
|
|
8
|
光纖式傳感器轉換電路
|
塊
|
1
|
26
|
壓力表
|
個
|
1
|
|
9
|
壓力傳感器轉換電路
|
塊
|
1
|
27
|
橡皮氣囊
|
個
|
1
|
|
10
|
電阻式傳感器
|
個
|
1
|
28
|
三通管
|
條
|
1
|
|
11
|
電容式傳感器
|
個
|
1
|
29
|
渦流鐵、銅、鋁各一片
|
片
|
3
|
|
12
|
電感式傳感器
|
個
|
1
|
30
|
溫度計0-100℃
|
條
|
1
|
|
13
|
霍爾式傳感器
|
個
|
1
|
31
|
Φ8×4磁鋼
|
粒
|
1
|
|
14
|
光電式傳感器
|
個
|
1
|
32
|
說明實驗指導書
|
本
|
1
|
|
16
|
渦流測速傳感器
|
個
|
1
|
33
|
連接線
|
條
|
25
|
|
17
|
溫度式傳感器（AD590）
|
個
|
1
|
34
|
數據采集處理軟件
|
張
|
1
|
|
18
|
磁電式傳感器
|
個
|
1
|
35
|
電原線
|
條
|
1
|
BC-112型檢測與轉換（傳感器）技術實驗箱
9種傳感器實驗內容如下： 帶*為實驗為思考實驗
9種傳感器實驗內容如下： 帶*為實驗為思考實驗
|
|
實驗一
|
電阻式傳感器的單臂電橋性能實驗
|
|
|
實驗二
|
電阻式傳感器的半橋性能實驗
|
|
|
實驗三
|
電阻式傳感器的全橋性能實驗
|
|
|
實驗四
|
電阻式傳感器的單臂、半橋和全橋的比較實驗
|
|
*
|
實驗五
|
電阻式傳感器的振動實驗
|
|
*
|
實驗六
|
電阻式傳感器的電子秤實驗
|
|
|
實驗七
|
變面積式電容傳感器特性實驗
|
|
|
實驗八
|
差動式電容傳感器特性實驗
|
|
*
|
實驗九
|
電容傳感器的振動實驗
|
|
*
|
實驗十
|
電容傳感器的電子秤實驗
|
|
|
實驗十一
|
差動變壓器的特性實驗
|
|
|
實驗十二
|
自感式差動變壓器的特性實驗
|
|
*
|
實驗十三
|
差動變壓器的振動實驗
|
|
*
|
實驗十四
|
差動變壓器的電子秤實驗
|
|
|
實驗十五
|
光電式傳感器的轉速測量實驗
|
|
|
實驗十六
|
光電式傳感器的旋轉方向測量實驗
|
|
|
實驗十七
|
接近式霍爾傳感器實驗
|
|
|
實驗十八
|
霍爾傳感器的轉速測量實驗
|
|
|
實驗十九
|
渦流傳感器的位移特性實驗
|
|
|
實驗二十
|
被測體材質對渦流傳感器特性的影響實驗
|
|
*
|
實驗二十一
|
渦流式傳感器的振動實驗
|
|
|
實驗二十二
|
渦流式傳感器的轉速測量實驗
|
|
|
實驗二十三
|
溫度傳感器及溫度控制實驗（AD590）
|
|
|
實驗二十四
|
溫度傳感器溫度特性實驗(AD590)
|
|
|
實驗二十五
|
磁電式傳感器的特性實驗
|
|
|
實驗二十六
|
磁電式傳感器的轉速測量實驗
|
|
|
實驗二十七
|
磁電式傳感器的應用實驗
|
|
|
實驗二十八
|
壓電加速度式傳感器的特性實驗
|
|
|
實驗二十九
|
光纖傳感器的位移特性實驗
|
|
|
實驗三十
|
光纖傳感器的振動實驗
|
|
|
實驗三十一
|
光纖傳感器的轉速測量實驗
|
|
|
實驗三十二
|
壓阻式壓力傳感器的特性實驗
|
|
*
|
實驗三十三
|
壓阻式壓力傳感器的差壓測量實驗
|
訂貨須知：
一、① 傳感器實驗箱,檢測與轉換技術實驗箱,傳感器技術實驗箱的產品名稱與型號;② 傳感器實驗箱,檢測與轉換技術實驗箱,傳感器技術實驗箱的規格;③傳感器實驗箱,檢測與轉換技術實驗箱,傳感器技術實驗箱是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的傳感器實驗箱,檢測與轉換技術實驗箱,傳感器技術實驗箱的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
