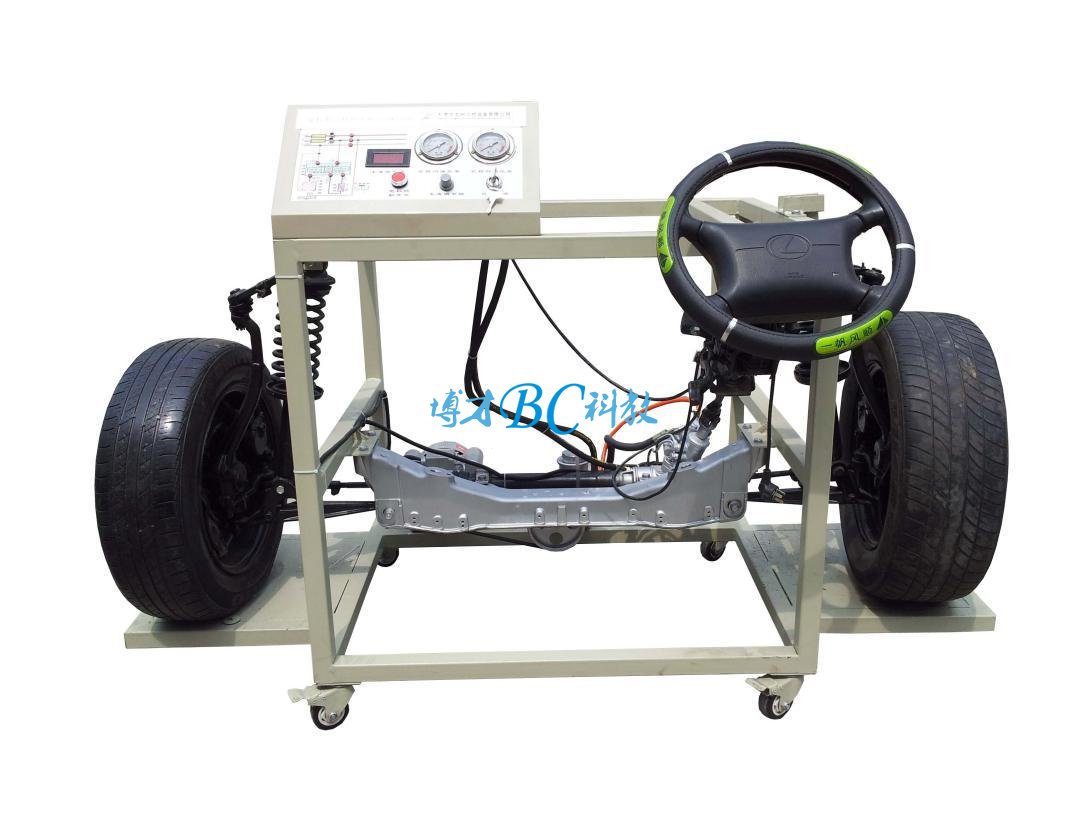

凌志LS400電控液壓助力轉向?qū)嵱?xùn)臺

型號：凌志LS400
規格：BCQC-ZX-10
品牌：上海博才

一、產品簡介
       該設備采用凌志LS400汽車前橋總成為基礎，全面展示了電控助力轉向系統、前橋懸架系統的組成結構和工作過程。
      適用于學校對電控助力轉向系統的理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車電控助力轉向系統，充分展示電控助力轉向系統的組成結構。
2.由三相電機做動力源帶動助力泵工作，操縱方向盤，調節車速信號模擬旋鈕，完整演示電控動力轉向的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電控助力轉向系統的工作原理。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測電控助力轉向系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
    外形尺寸：1700×1200×1000mm(長×寬×高)
    動力電源：三相四線(或三相五線)380V±10% 50Hz
    輸入電源；交流220V±10% 50Hz
    工作電源；直流12V
    工作溫度：-40℃～+50℃
    油 壓 表：0～100kg/psi
    三相異步電動機：
    電  壓：AC 220V/380V 50Hz
    電  流：8.7A/5.0A
    功  率：2.2KW
    轉  速：1420r/min
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖;UV平板噴繪;	套	1
2	動力轉向控制電腦(ECU)		臺	1
3	點火開關		個	1
4	前橋懸掛機構		套	1
5	儲油罐		個	1
6	助力泵		個	1
7	方向盤、轉向柱、萬向節、方向機、轉向拉桿		套	1
8	電磁調節閥		個	1
9	車輪		個	2
10	車速信號模擬裝置		套	1
11	油壓表	0～100kg/psi	個	2
12	三相異步電動機	YT 100L1-4	臺	1
13	移動臺架(帶自鎖腳輪裝置)	1700×1200×1000mm	臺	1
