自動噴水滅火系統實驗實訓裝置

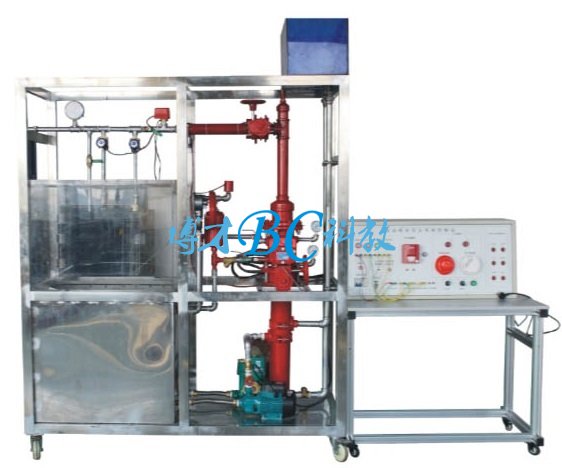

BCXFPL-02型自動噴水滅火系統實驗實訓裝置

一、自動噴水滅火系統實驗實訓裝置特點
1.具有試驗性噴淋啟動功能，當自動控制系統出現火災時，可手動啟動噴淋泵
2.本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制
3.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4.噴淋泵和氣壓罐等關鍵設備分別采用標準供壓設備，穩定型強
5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
二、自動噴水滅火系統實驗實訓裝置技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.環境溫度：+4℃～+45℃
3.裝置容量：＜3000kVA
4.外形尺寸：1680mm×700mm×1800mm
5.控制臺尺寸：1200mm×680mm×1350mm
6.安全保護：具有漏電自動保護裝置
7.實驗室安全管理系統
1）該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
2）在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
3）可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。
三、主要設備參數：
噴淋水泵：數量1臺 功率 750W 揚程：18米 流量:8立方米/小時
高位水泵模擬氣壓罐：數量1臺 容積50升，功率 750W 揚程：30米，0.3MP
濕式報警閥：數量1臺 口徑：Ф100mm 額定工作壓力1.2MPa
玻璃球噴頭：數量至少6個 68℃溫級
水流指示器：數量至少2個 靈敏度15L-37.5L/min
感煙探測器：1個，多線型，報警電流小2MA普通煙霧體濃渡等級
感溫探測器：1個，多線型，報警電流小2MA、68℃溫級
四、基本配置
1.實訓臺（鐵質雙層亞光密紋噴塑結構）
桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；實訓臺設有一個故障門，可用于設置故障等，實訓桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定，有利于實訓室布局。
2.滅火控制柜
滅火控制柜由電源開關、電壓源指示、狀態指示燈（煙感探測器、水流指示器、信號碟閥、壓力開關）、聲光報警器、手動控制裝置等部分組成，可以完成噴淋滅火系統的電源控制、狀態指示、火災報警、自動滅火、手動滅火控制等功能，同時具有聯動控制接口，可以接受其它消防報警系統的聯動控制信號
3.噴淋火災模擬控制
控制臺具有火災模擬和控測器報警火災模擬功能，能完成手動狀態下火災發生時的報警狀態，采用可重量復演示教學的電磁閥，能完成自動狀態下火災發生時的報警狀態。
4.噴淋滅火系統模型
模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，可以模擬大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
5.故障設置單元
控制設置有模擬故障開關，或以進行模擬線路故障，并行排故障演示。
五、實訓項目
1.系統結構與設備認識
2.噴淋滅火系統安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋滅火監控使用
8.噴淋系統系統綜合操作訓練
9.噴淋滅火系統與消防報警系統聯動（選做）


訂貨須知：
一、① 自動噴水滅火系統實驗實訓裝置,噴水滅火系統實驗臺的產品名稱與型號;② 自動噴水滅火系統實驗實訓裝置,噴水滅火系統實驗臺的規格;③自動噴水滅火系統實驗實訓裝置,噴水滅火系統實驗臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的自動噴水滅火系統實驗實訓裝置,噴水滅火系統實驗臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
