智能消防系統實訓裝置

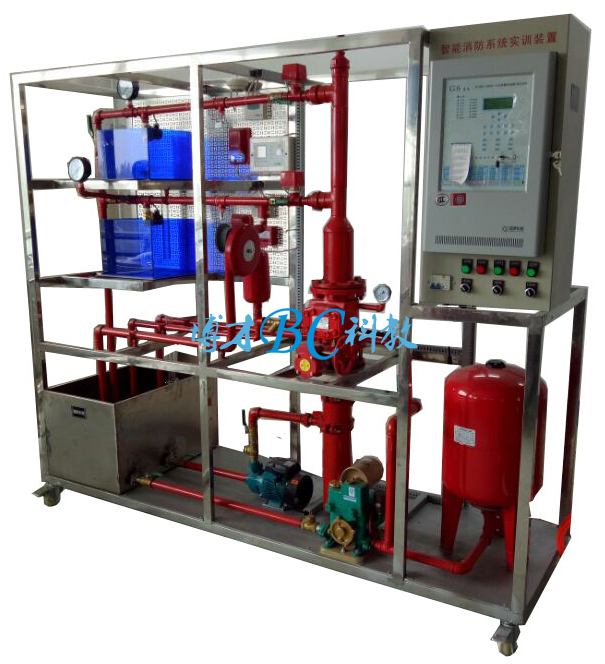

BCXF-X8 智能消防系統實訓裝置

一、智能消防系統實訓裝置概述
    “智能消防系統實訓裝置”依據[建筑消防設計規范]進行標準設計,該系統具有消防控制聯動中心、消防噴水滅火系統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，探測器與聯動中心聯接實現手自動控制；完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，了解消防控制中心的聯動操作與設置，可與廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
二、智能消防系統實訓裝置特點
1、具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2、本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制
3、模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4、噴淋泵和氣壓罐等關鍵設備分別采用知名設備，穩定型強
5、濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
6、單片機采集系統
三、基本配置及參數
1、噴淋滅火系統配置
模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
噴淋水泵：數量1臺功率 750W    揚程：30米流量:8立方米/小時
高位水泵模擬氣壓罐：數量1臺容積50升，功率 750W揚程：30米，0.3MP
濕式報警閥：數量1臺口徑：Ф100mm額定工作壓力1.2MPa
玻璃球噴頭：數量6個68℃溫級
水流指示器：數量2個靈敏度15L-37.5L/min
感煙探測器：1個，總線編碼型，報警電流小2MA普通煙霧體濃渡等級
感溫探測器：1個總線編碼型，報警電流小2MA、68℃溫級
2、電源控制屏
提供交流電源：?jiǎn)蜗嘟涣麟?20V 50Hz，帶有過流保護
3、火災報警控制器(聯動型)
(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接254個現場器件
(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
5、探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6、輸入模塊、控制模塊輸入模塊
主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7、聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟停回答功能；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9、消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
10、聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
四、技術參數
1、輸入電源：?jiǎn)蜗嗳€～220V±10%  50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜3000kVA
4、外形尺寸：2200mm×680mm×2000mm
5、安全保護：具有漏電自動保護裝置
五、實訓項目
1.系統結構與設備認識
2.噴淋滅火系統仿真軟件安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋滅火監控軟件安裝與使用
8.噴淋系統系統綜合操作訓練
9.消防噴水手自動控制的實訓
10.消防系統模塊的作用與聯接
11.火災真實演示實訓
12.噴淋滅火系統與消防報警系統聯動
13.消防聯動動主機的設置
14.消防聯動主機的聯動編程
15.消防探測器的便用與編碼
六、系統配置清單

序號	產品名稱	型號	主要參數	數量
1	等離子煙感探測器	GY-601	工作電壓：DC18-24v報警電流20mA	1個
2	等離子溫感探測器	GY-601A2R	工作電壓DC18-24v報警電流20mA	1個
3	短路隔離器	GM614		1個
4	手動按鈕	GM601B	工作電壓DC18-24v報警電流20mA	1個
5	智能化控制主機	GK603	動作電流600UA	1臺
6	超大鈴聲警鈴	GY-1411	24V-30V	1個
7	聲光報警器	GM632M	工作電壓16-28V啟動電流：3.0MA	1個
8	警燈	GT-1121	DC24V	1個
9	繼電器	OMEN		2套
10	排風機			1個
11	閉式噴頭	BC-101	四分口徑	1只
12	隱蔽噴頭	BC-100	四分口徑	1只
13	水流指示器	SL-32	一寸口徑	1只
14	信號閥	SF-100	110蘭式	1個
15	水箱	BC-121	700*500*400	1只
16	高位模擬水泵	ZS-750	電壓AC220V;750W	1只
17	水位浮球閥		6分口徑	1只
18	壓力表		0-0-6MP	3只
19	消防泵	ZF-750	電壓AC220V;750W	1臺
20	不銹鋼機架		2200*700*2000mm	1臺
21	水管套件		彎頭，直能，水管，外絲，球閥，等	1套
22	噴水觀察室		250*350mm	2間

訂貨須知：
一、① 智能消防系統實訓裝置,消防系統教學設備的產品名稱與型號;② 智能消防系統實訓裝置,消防系統教學設備的規格;③智能消防系統實訓裝置,消防系統教學設備是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的智能消防系統實訓裝置,消防系統教學設備的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
