一鍵起動系統示教板
瀏覽： 發布日期：2023-03-07
一鍵起動系統示教板
型號：國產
規格：BCQC-SJ-2
品牌：上海博才

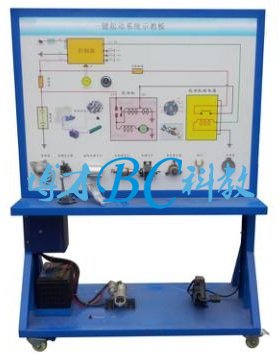

一、一鍵起動系統示教板簡介
設備采用汽車一鍵起動系統實物為基礎，充分展示汽車一鍵起動系統的組成結構和工作過程。
適用于學校對汽車一鍵起動系統理論和維修實訓的教學需要。
二、一鍵起動系統示教板功能特點
1.真實可運行的一鍵起動系統，充分展示汽車一鍵起動系統的組成結構。
2.操縱一鍵起動開關，起動馬達工作，真實演示汽車一鍵起動系統的工作過程。通過面板上的電流表、電壓表可觀察一鍵起動過程中啟動電流和蓄電池電壓的變化過程。
3.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車起動系統的工作原理。
4.示教板面板上安裝有起動機總成分解部件，可直觀認識起動機的組成結構。
5.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車一鍵起動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
三、一鍵起動系統示教板技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏 色：7032
鋼 管：40*40*3mm
機 柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、一鍵起動系統示教板基本配置(每臺)
四、一鍵起動系統示教板基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
檢測控制面板
|
裝有各種檢測端子，彩色電路圖和工作原理示意圖（面板：1200*900*4mm)
|
套
|
1
|
|
2
|
點火開關
|
全新
|
個
|
1
|
|
3
|
起動機總成
|
全新
|
臺
|
1
|
|
4
|
起動機總成分解部件
|
|
套
|
1
|
|
5
|
起動繼電器
|
|
個
|
1
|
|
6
|
電壓表
|
0～30V
|
個
|
1
|
|
7
|
電流表
|
0～500A
|
個
|
1
|
|
8
|
蓄電池
|
46B24SR，12V 45Ah，550CCA
|
臺
|
1
|
|
9
|
電源總開關
|
50A
|
個
|
1
|
|
10
|
移動臺架(帶自鎖腳輪裝置)
|
1240×650×1700mm(長×寬×高)
|
臺
|
1
|
|
11
|
故障模擬與排除裝置
|
|
套
|
1
|
|
12
|
一鍵起動模塊系統
|
|
套
|
1
|
訂貨須知：
一、① 一鍵起動系統示教板,一鍵啟動系統實訓板的產品名稱與型號;② 一鍵起動系統示教板,一鍵啟動系統實訓板的規格;③一鍵起動系統示教板,一鍵啟動系統實訓板是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的一鍵起動系統示教板,一鍵啟動系統實訓板的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
