自動原理與計算機控制實驗儀

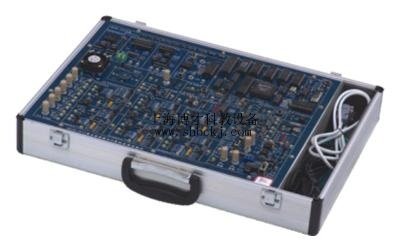

BC-ATC型 自動原理與計算機控制實驗儀

       自動控制原理學習機是自動化、自動控制、電子技術、電氣技術、精密儀器等專業教學中的基礎課程。BC-ATC型自動控制原理學習機具有很強的開放性能、擴展性能；運算模擬單元的運放八個，每個運算模擬單元內都有實驗所需的電阻、電容等元件，可以通過短路塊和導線靈活方便的對實驗單元電路的組合，可構造出各種型式和階次的模擬環節和控制系統；從運算模擬單元獨立出來的可變電阻器組單元檔位連續，調節精度高，接線靈活多變，充分滿足于自控原理實驗教學的要求。
       集成操作軟件，通過PC示波器功能可實時、清晰的觀察控制系統的各項靜、動態特性，方便了對模擬控制系統特性的研究。微型溫度控制單元可以代替烤箱進行溫度控制實驗，加上系統配置的直流電機、步進電機等控制對象，可開設控制系統課程的實驗。該系統還可擴展支持如線性系統、系統辨識及計算機控制等現代控制理論的模擬實驗研究。
一、系統構成
  各單元電路、8088CPU控制單元和PC機進行通訊的串口構成，USB采集數據。
 信號源發生單元電路：正弦波、方波、斜波及拋物波
 信號周期在2毫秒至30秒之間可調
 采樣保恃器及單穩單元電路：由LF398及HEF4538等器件構成
運算模擬單元電路：
非線性用單元電路：
狀態指示燈單元：
數/模轉換單元電路：
AD0832模/數轉換單元電路：
AD0809單節拍脈沖發生單元：
電位器單元：
－5V電源發生單元：
驅動單元：
 電機單元：直流電機、步進電機
 信號測量單元：采用PC軟件實現雙蹤示波器、頻率特性分析等功能。
 特殊運算環節單元：
 可變電阻器組單元：
 微型溫度控制單元：
 電源:
 1.輸入電壓：220V ±10%
 2.輸出電壓/電流：+5V/2A，+l2V/0.2A，－l2V/0.2A
二、實驗項目
（1）計算機控制技術實驗項目
 1. A/D，D/A轉換                   2.采樣保持器
 3.數字濾波                             4.積分分離式PID控制
 5.小拍有紋波系統實驗     6.小拍無紋波系統實驗
 7.大林算法控制                 8.非線性控制
 9.解耦控制                        10.綜合控制實驗
 （2）自動控制原理實驗項目
 1.典型環節的模擬研究        2.典型系統瞬態響應和穩定性
 3.系統校正                           4.控制系統的頻率特性
 5.典型非線性環節               6.非線性系統（一）
 7.非線性系統（二）           8.采樣系統分析
 9.采樣控制系統的校正       l0.狀態反饋（極點配置）
（3）控制系統實驗項目
 1.直流電機閉環調速實驗
 2.溫度閉環控制實驗
 3.步進電機調速實驗
 以上所有實驗的具體內容由BC-ATC的實驗指導書提供。
三、實驗室每人每套配置方案(二人為一組，一組用一張實驗桌)
1、BC-ACT   必配       1臺。
2、微機         自配       1臺。
3、示波器            自配       1臺。
4、萬用表            自配       1只。
5、實驗桌            自配       1張。
6、實驗椅            自配       2把。



訂貨須知：
一、① 自動原理與計算機控制實驗儀,自控原理實驗箱,計算機控制實驗儀的產品名稱與型號;② 自動原理與計算機控制實驗儀,自控原理實驗箱,計算機控制實驗儀的規格;③自動原理與計算機控制實驗儀,自控原理實驗箱,計算機控制實驗儀是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的自動原理與計算機控制實驗儀,自控原理實驗箱,計算機控制實驗儀的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
