便攜式透明液壓傳動實驗箱

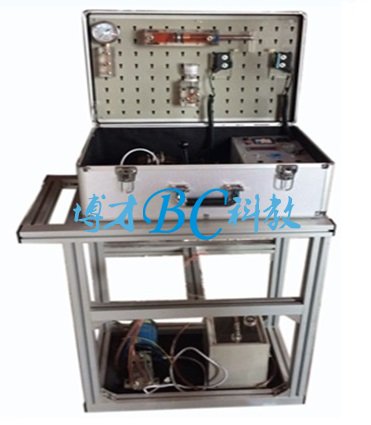

BCYY-20A 便攜式透明液壓傳動實驗箱

一、透明液壓傳動實驗箱概述
      透明液壓傳動實驗箱可進行液壓傳動演示、液壓傳動基本回路（壓力、流量 、方向控制回路）。適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。
二、透明液壓傳動實驗箱特點
1、液壓元件以透明有機玻璃外殼為主，工作介質為白色液壓油，系統工作時可清晰觀察到液壓元件閥芯的工作過程，直觀性強。
2、液壓元件管路以透明軟管連接，結構緊湊、連接可靠、不漏油。
3、箱子集元件元件、液壓泵站、調速電機及電氣控制部分為一體箱，教師可方便的將設備帶入課堂進行現場演示教學和實物講解
三、透明液壓傳動實驗箱技術性能
1、輸入電源：單相三線220V，50Hz
2、裝置容量：<0.3KVA
3、定量齒輪泵：額定壓力1.6MPa,額定流量：4L/min
4、直流調速電機：額定電壓：AC220V，額定功率：180W，額定轉速：1400r/min
5、外開尺寸：530mm×370mm×230mm
四、實訓項目
1、用O型換向閥的換向回路。
2、進油節流調速回路。
3、回油節流調速回路。
4、行程開關換向回路。
5、用減壓閥的減壓回路。
6、壓力調定回路。
7、手動換向閥的換向回路
8、定量泵調速回路
五、配置清單

序號	名稱	規格型號	數量
1	實訓箱	600mm×400mm×600mm	1套
2	實訓對象-主框架	采用：40×40工業鋁合金型材，實訓平臺采用：A3冷軋鋼板，表面密紋噴塑處理。	1臺
3	油箱	18L透明材質制作	1件
4	電氣控制面板	電源部分、繼電器	1
5	液壓油		10斤
6	直流調速電機	功率：350W  工作電壓：220V	1只
7	齒輪油泵	額定排量≥4ml/rev；額定壓力≥1.6MPa	1只
8	調速器	90-1400r/min	1個
9	雙作用單出桿油缸	透明液壓元件	1個
10	三位五通手動換閥	透明液壓元件	1個
11	三位四通電磁換向閥（O）	透明液壓元件	1個
12	直動式溢流閥	透明液壓元件	1個
13	先導式減壓閥	透明液壓元件	1個
14	節流閥	透明液壓元件	1個
15	壓力表座	透明液壓元件	1個
16	耐震壓力表	硅油耐震	1個
17	閉鎖式液壓接頭連接線		1套
18	電磁閥通用連接線		1根
19	實驗指導書	紙質	1冊
20	密封圈	接頭用	5只
21	電源線		1條
22	行程開關		2個

訂貨須知：
一、① 便攜式透明液壓傳動實驗箱,透明液壓傳動實驗箱的產品名稱與型號;② 便攜式透明液壓傳動實驗箱,透明液壓傳動實驗箱的規格;③便攜式透明液壓傳動實驗箱,透明液壓傳動實驗箱是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的便攜式透明液壓傳動實驗箱,透明液壓傳動實驗箱的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
