拖拉機發動機解剖演示臺

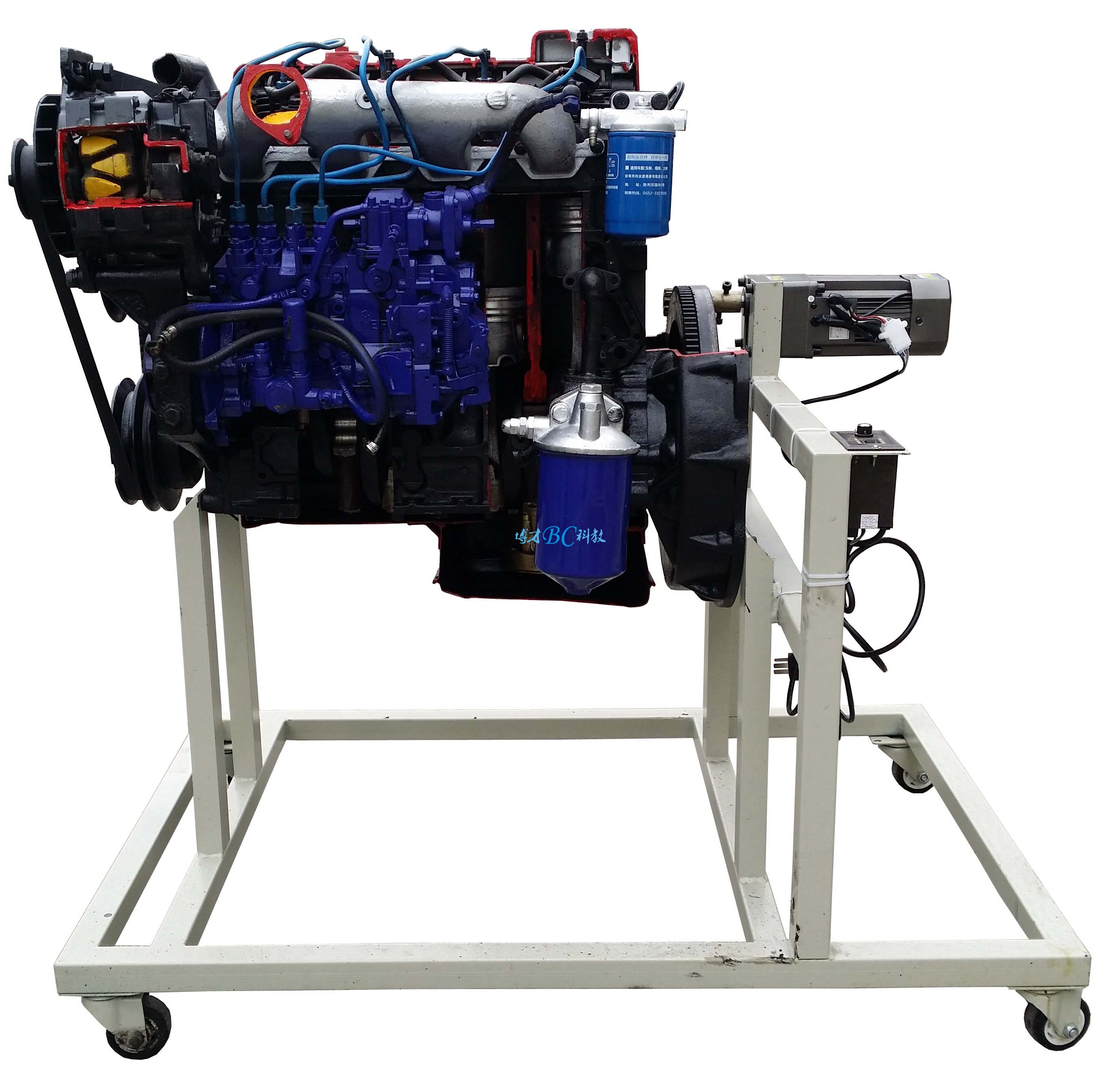

BCQC-NJ-32 拖拉機發動機解剖演示臺

一、拖拉機發動機解剖演示臺簡介
     該設備采用拖拉機495發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示發動機內外部結構和部件的運動情況，適用于發動機原理和機械機構的教學。
二、拖拉機發動機解剖演示臺功能特點
1.采用原廠發動機實物總成進行機構切剖，充分展示發動機機構部分的內外結構。
2.對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3.由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示發動機內部機械部件的運動過程。
4.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5.解剖部位：
      缸體（活塞與曲軸運行外可觀察）；
      氣門室蓋（凸輪軸運行外可觀察）；
      氣缸蓋（進排氣門運行外可觀察）；
      進排氣歧管與濾清器；
      發電機與水泵；
      正時機構（正時機構運行外可觀察）；
三、拖拉機發動機解剖演示臺技術規格
外形尺寸：800×600×1200mm(長×寬×高)
動力電源：220V±10% 50Hz
單相齒輪減速電機：
額定電壓：AC 220V 50Hz
額定功率：250W
額定轉速：0-15轉/分
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	解剖發動機總成	翻新	套	1
2	單相齒輪減速電機	220V 250W	臺	1
3	漏電保護開關		個	1
4	移動臺架(帶自鎖腳輪裝置)	800×600×470mm	臺	1
